Video: Globo terráqueo que levita y flota (inclinado)

levitating-rotating-globe_the-globe

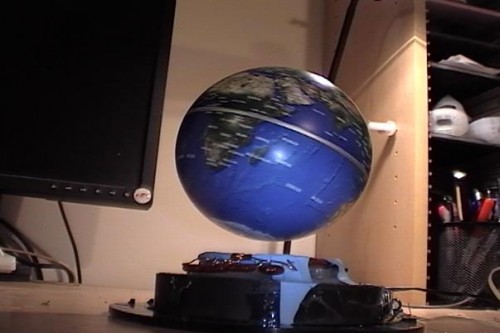

Existen muchos globos levitantes en venta, pero todos giran sobre un eje vertical. Alexey Sha quizo darle un toque más realista a uno de estos globos y decidió hacerlo girar sobre un eje inclinado, así como nuestro planeta gira sobre su eje inclinado.

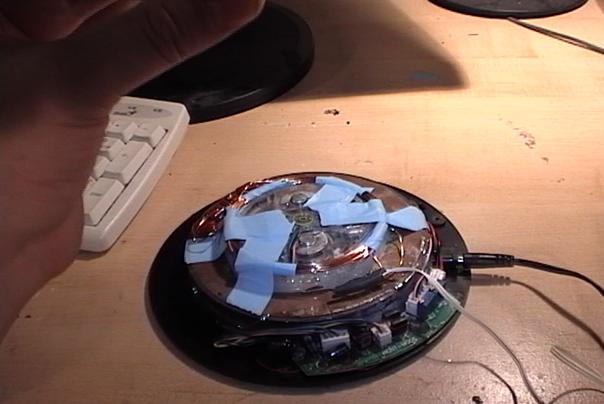

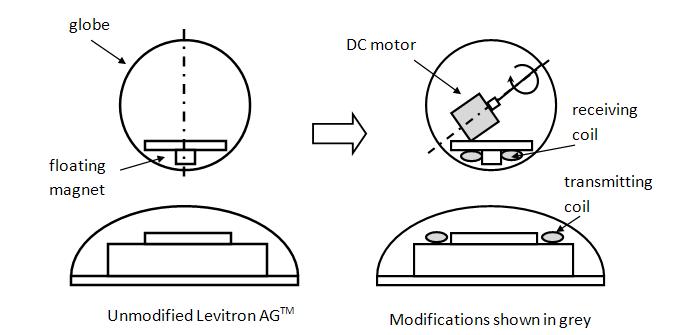

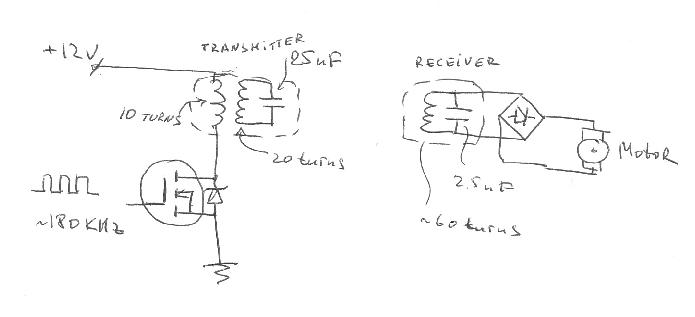

Para esto se utilizó un motor alimentado inalámbiramente dentro del globo flotante, un generador de frecuencia a base de microcontrolador, que envía una onda cuadrada un MOSFET que maneja el devanado primario (10 vueltas) del circuito de salida. El devanado secundario forma un circuito LC (20 vueltas y 25 nF) y sirve como antena transmisora. El generator de frecuencia puede ser ajustado manualmente para controlar la frecuencia de rotación.

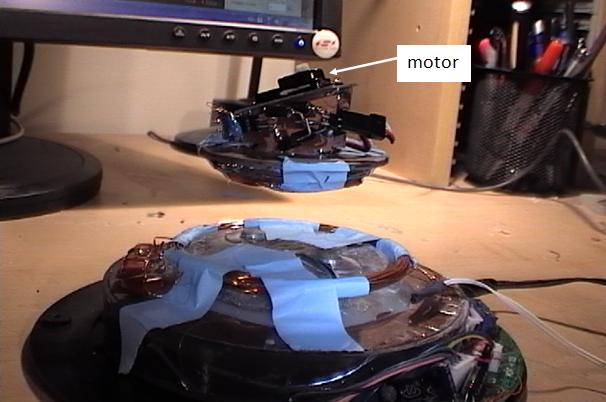

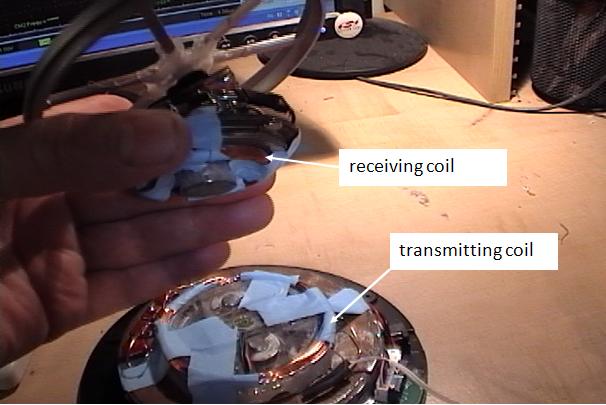

La bobina del receptor es un circuito paralelo LC (~2.5 nF y ~60 vueltas). Está conectado a un rectificador puente. El motor DC (hecho de un micro servo, modificado para rotar continuamente) está alimentado por un acoplamiento inductivo resonante. La bobina receptora,los componentes eléctricos, y el motor inclinado están fijados en la base flotante. Sus ubicaciones son ajustadas para mantener el centro de gravedad. La cubierta externa del globo está conectada directamente al eje del motor.

Vía: Levitating Rotating Globe (Hacked Gadgets)
